系統設計與系統組成：
　　本系統按TRX-100Ⅱ泄漏電纜入侵探測器的指標，每100米一套。預計采用1套一個防區的泄漏電纜入侵探測器。
　　泄漏電纜入侵探測器周界報警系統主要由泄漏電纜入侵探測器和系統報警主機組成，泄漏電纜入侵探測器由泄漏電纜控制主機和兩根100米的特種泄漏電纜組成。墻裝，是由兩根泄漏電纜線套PVC管掛在墻上，泄漏電纜報警主機安裝防范區域內側，系統主機采用BOSCH公司的DS7400Xi，可有240個防區。當有非法人員靠近泄漏電纜時擾動原來電磁場平衡，觸發泄漏電纜報警主機，再傳到系統報警主機。再連接電腦加以顯示出來，發出聲音報警提醒值班人員及時處理警情。并結合圖像監控復合，達到防盜報警，并及時處理的效果。
　　設計原則：
　　探測主機穩固安裝在墻壁或固定物上，如安裝在室外需外加罩防水保護機箱。
　　2、 泄漏電纜墻裝安裝指標：
　�。�1）泄漏電纜線間距：110CM；
　　（2）上端為發射信號線，下端為接收信號線；
　�。�3）下端離地距離。
　　A套為30CM；
　　B套為40CM，根據實際情況進行調整；（離地30~40CM為確保不會因地面突起不平整而造成的鋪設高低不平）；

　　相鄰AB兩套泄漏電纜線重疊長度為4M（用于避免頭尾信號衰減造成的漏報）；

　　相鄰AB兩套上、下端電纜線重疊部分間距為10CM；

　　（4）信號線與電源線貼墻角埋地鋪設，分別套兩根PVC管。（如圖所示）；

　　（5）TRX-100ZN放在室外，外面加裝一個防水箱，避免進水造成設備損壞；

　�。�6）泄漏電纜線外部套兩根PVC管且固定在墻上，作為保護，避免線纜人為損壞。

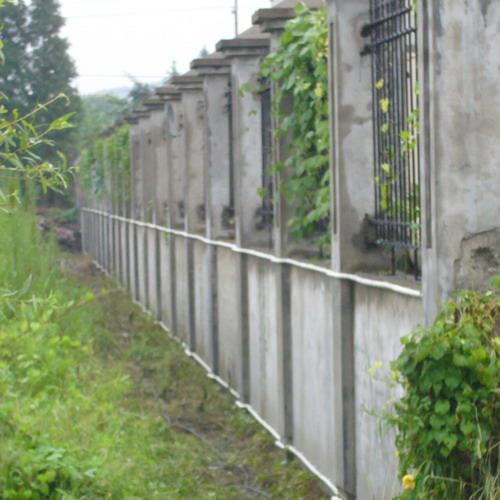

　　將泄漏電纜安裝在被警戒區域周界處，單機的警戒區域邊界長為100米。警戒電纜是有泄漏電纜和非泄漏電纜連接而組成（見圖），兩根泄漏電纜埋設間距保持1.10米寬度。兩根非泄漏電纜埋設間距不小于10cm。為了確保系統的正常工作，在埋設前先將電纜以適當間距放置在地上，然后接上主機通電后進行步行測試，工作正常后，在電纜測試好的位置就地埋設,泄漏電纜外套直徑25mm的PVC管加以保護。
　　當TRX-100Ⅱ泄漏電纜入侵探測器多套連接使用時,規范用法是相鄰兩套電纜首尾相接。由于泄漏電纜始端存在3米左右過渡區，為確保相鄰兩套連接探測器接合區域可靠探測，在安裝時應保證相鄰兩套泄漏電纜的放置，即前套發射電纜的尾端與后套發射電纜的始端；前套接收電纜的尾端與后套接收電纜的始端有3米重疊區（注：始端為中間接頭往后，不包括非泄漏電纜），并且使兩套電纜間在重疊區上下左右保持有0.3米左右的間隔，其放置方式見下圖。同時相鄰兩套的泄漏電纜入侵探測器的主機的工作頻率應錯開，即選擇編號未尾不同字母的泄漏電纜入侵探測器的主機。如：編號 xx-xxxA或xx-xxxB等。
